Pakke: |
|
Diagram(mer):

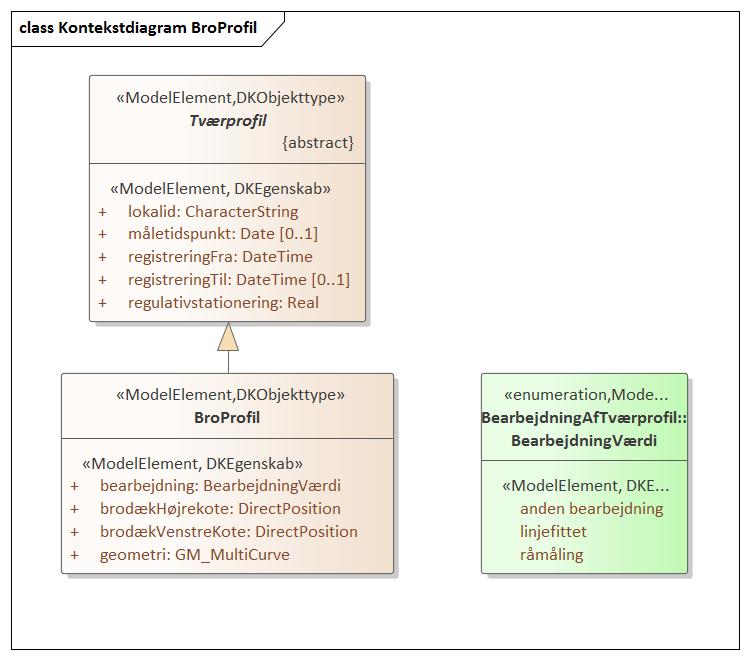

Kontekstdiagram BroProfil:
|
|
Definition:tværprofiltype som beskriver et vandløb som løber under en bro, samt broens lysning |
|
Beskrivelse:tværprofilet opstår typisk gennem en vandløbsopmåling, hvor den primære information er en liste af punkter, der beskriver et broindløb eller broudløb. Broens overkant af brodæk kan også angives. Overkant af brodæk bruges i præsentationssammenhæng, men også i vandspejlsberegninger da det angiver, hvornår vandet løber over broen.Profilpunkterne kan også have en egenskab på sig, så som at det er en kant af vandløb eller at det er en bropille |
|
Type:Featuretype |
Oversigt over karakteristika:
| Navn | Type | Multiplicitet |
|---|---|---|
| bearbejdning | BearbejdningVaerdi | 1 |
| brodaekHoejrekote | DirectPosition | 1 |
| brodaekVenstreKote | DirectPosition | 1 |
| geometri | GM_MultiCurve | 1 |
| id_lokalid | CharacterString | 1 |
| laengdeprofilLokalid | CharacterString | 1 |
| maaletidspunkt | Date | 0..1 |
| registreringFra | DateTime | 1 |
| registreringTil | DateTime | 0..1 |
| regulativstationering | Real | 1 |
Attribut:
|
Navn: |
bearbejdning |
|
Definition: |
angivelse af hvorledes opmålingerne er bearbejdet inden et tværprofil indgår i længdeprofilet |
|
Multiplicitet: |
1 |
|
Type: |
BearbejdningVaerdi (enumeration) |
|
Værdier: |
Se listede værdier |
Attribut:
|
Navn: |
brodaekHoejrekote |
|
Definition: |
angiver koten på overkanten af et brodæk i højre side set i medstrøms retning |
|
Multiplicitet: |
1 |
|
Type: |
DirectPosition |
Attribut:
|
Navn: |
brodaekVenstreKote |
|
Definition: |
angiver koten på overkanten af et brodæk i venstre side set i medstrøms retning |
|
Multiplicitet: |
1 |
|
Type: |
DirectPosition |
Attribut:
|
Navn: |
geometri |
|
Definition: |
objektets geografiske placering |
|
Multiplicitet: |
1 |
|
Type: |
GM_MultiCurve |
Attribut:
|
Navn: |
id_lokalid |
|
Definition: |
en lokal ident der er tildelt af dataleverandøren |
|
Multiplicitet: |
1 |
|
Type: |
CharacterString |
Attribut:
|
Navn: |
laengdeprofilLokalid |
|
Definition: |
det længdeprofil, tværprofilet hører til |
|
Multiplicitet: |
1 |
|
Type: |
CharacterString |
Attribut:
|
Navn: |
maaletidspunkt |
|
Definition: |
angivelse af datoen der er målt |
|
Multiplicitet: |
0..1 |
|
Type: |
Date |
Attribut:
|
Navn: |
registreringFra |
|
Alternativt navn: |
registrering-fra |
|
Definition: |
tidspunktet hvor nogets registeringslevetid starter |
|
Multiplicitet: |
1 |
|
Type: |
DateTime |
Attribut:
|
Navn: |
registreringTil |
|
Alternativt navn: |
registrering-til |
|
Definition: |
tidspunktet hvor nogets registeringslevetid slutter |
|
Multiplicitet: |
0..1 |
|
Type: |
DateTime |
Attribut:
|
Navn: |
regulativstationering |
|
Definition: |
stationering i forhold til regulativ |
|
Multiplicitet: |
1 |
|
Type: |
Real |
