Featuretype: RegulativProfilSammensat

Pakke:

Vandløbsskikkelse

Diagram(mer):

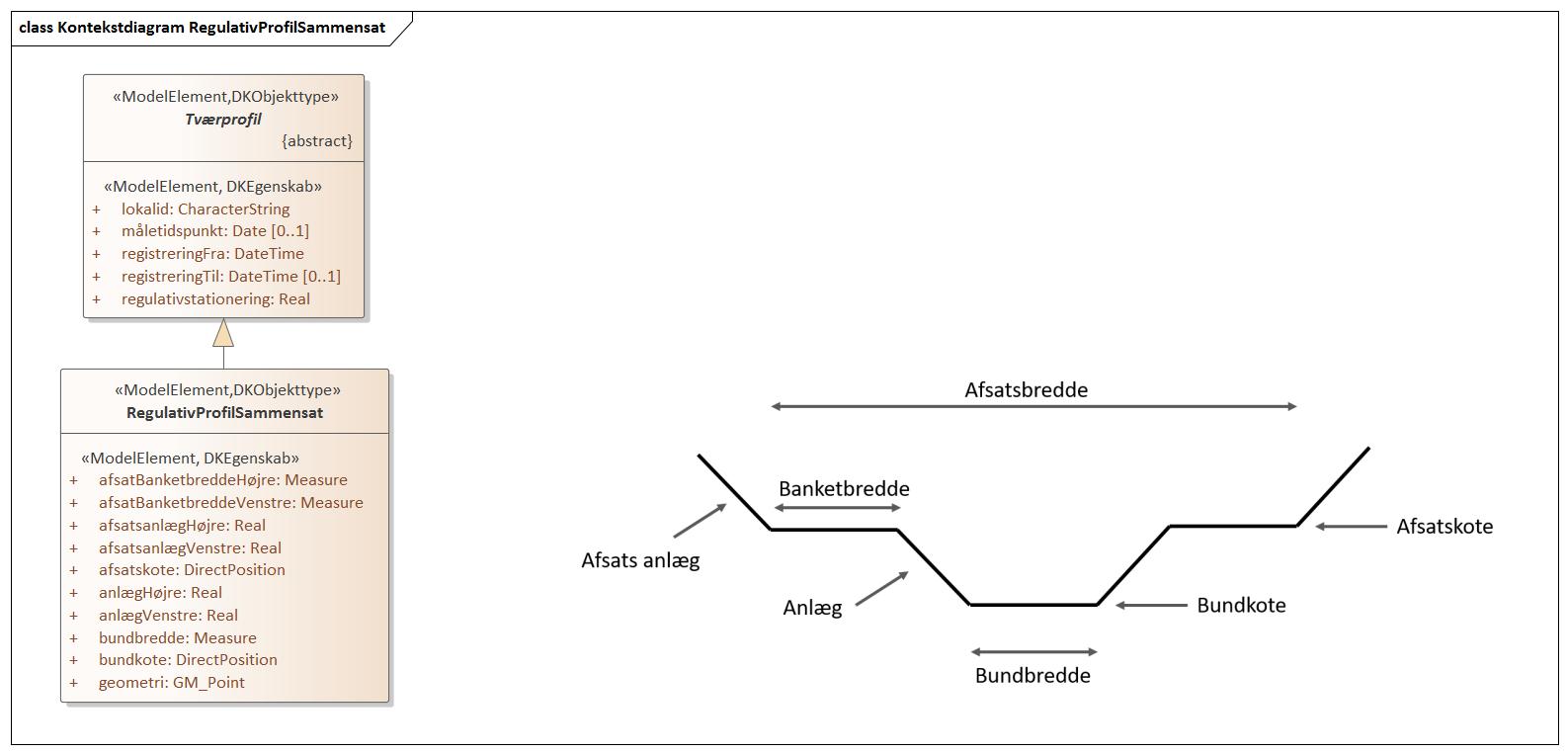

Kontekstdiagram RegulativProfilSammensat:

Definition:

detaljeret tværprofil defineret i et regulativ

Beskrivelse:

sammensat geometri er en detaljeret geometrisk tværprofil, som beskriver vandløbets tværgeometri via alle parametre

Type:

Featuretype

Navn:

afsatBanketbreddeHoejre

Definition:

bredden af den udgravede højre afsats set i medstrøms retning i et dobbeltprofileret vandløb

Beskrivelse:

Det vandrette stykke af et dobbeltprofileret vandløb mellem kronekant af profilet for daglig vandføring og begyndelsen af afsatsens anlæg

Multiplicitet:

1

Type:

Measure

Navn:

afsatBanketbreddeVenstre

Definition:

bredden af den udgravede venstre afsats set i medstrøms retning i et dobbeltprofileret vandløb

Beskrivelse:

Det vandrette stykke af et dobbeltprofileret vandløb mellem kronekant af profilet for daglig vandføring og begyndelsen af afsatsens anlæg

Multiplicitet:

1

Type:

Measure

Navn:

afsatsanlaegHoejre

Definition:

afsatsens anlæg i højre side set i medstrøms retning

Beskrivelse:

Det skrå stykke fra afsatsen i et dobbeltprofileret vandløb til terræn

Multiplicitet:

1

Type:

Real

Navn:

afsatsanlaegVenstre

Definition:

afsatsens anlæg i venstre side set i medstrøms retning

Beskrivelse:

Det skrå stykke fra afsatsen i et dobbeltprofileret vandløb til terræn

Multiplicitet:

1

Type:

Real

Navn:

afsatskote

Definition:

angiver koten på afsatsen i et dobbeltprofil

Multiplicitet:

1

Type:

DirectPosition

Navn:

anlaegHoejre

Definition:

afsatsens anlæg i højre side set i medstrøms retning

Beskrivelse:

et anlæg beskriver det skrå stykke fra den overgangen fra vandløbsbund til kronekanten. Hældning af anlægget angivet i forholdstal 1 højde :x bredde

Eksempel:

Hældning på 45 grader = 1:1 og 30 grader = 1:3

Multiplicitet:

1

Type:

Real

Navn:

anlaegVenstre

Definition:

afsatsens anlæg i venstre side set i medstrøms retning

Beskrivelse:

et anlæg beskriver det skrå stykke fra den overgangen fra vandløbsbund til kronekanten. Hældning af anlægget angivet i forholdstal 1 højde :x bredde

Eksempel:

Hældning på 45 grader = 1:1 og 30 grader = 1:3

Multiplicitet:

1

Type:

Real

Navn:

bundbredde

Definition:

bredden af vandløbsbunden

Beskrivelse:

bredden måles som det flade stykke mellem højre og venstre anlæg i et vandløb

Multiplicitet:

1

Type:

Measure

Navn:

bundkote

Definition:

vandløbets bundkote

Multiplicitet:

1

Type:

DirectPosition

Navn:

geometri

Definition:

objektets geografiske placering

Multiplicitet:

1

Type:

GM_Point

Navn:

id_lokalid

Definition:

en lokal ident der er tildelt af dataleverandøren

Multiplicitet:

1

Type:

CharacterString

Navn:

laengdeprofilLokalid

Definition:

det længdeprofil, tværprofilet hører til

Multiplicitet:

1

Type:

CharacterString

Navn:

maaletidspunkt

Definition:

angivelse af datoen der er målt

Multiplicitet:

0..1

Type:

Date

Navn:

registreringFra

Alternativt navn:

registrering-fra

Definition:

tidspunktet hvor nogets registeringslevetid starter

Multiplicitet:

1

Type:

DateTime

Navn:

registreringTil

Alternativt navn:

registrering-til

Definition:

tidspunktet hvor nogets registeringslevetid slutter

Multiplicitet:

0..1

Type:

DateTime

Navn:

regulativstationering

Definition:

stationering i forhold til regulativ

Multiplicitet:

1

Type:

Real
