Pakke: |
|
Diagram(mer):

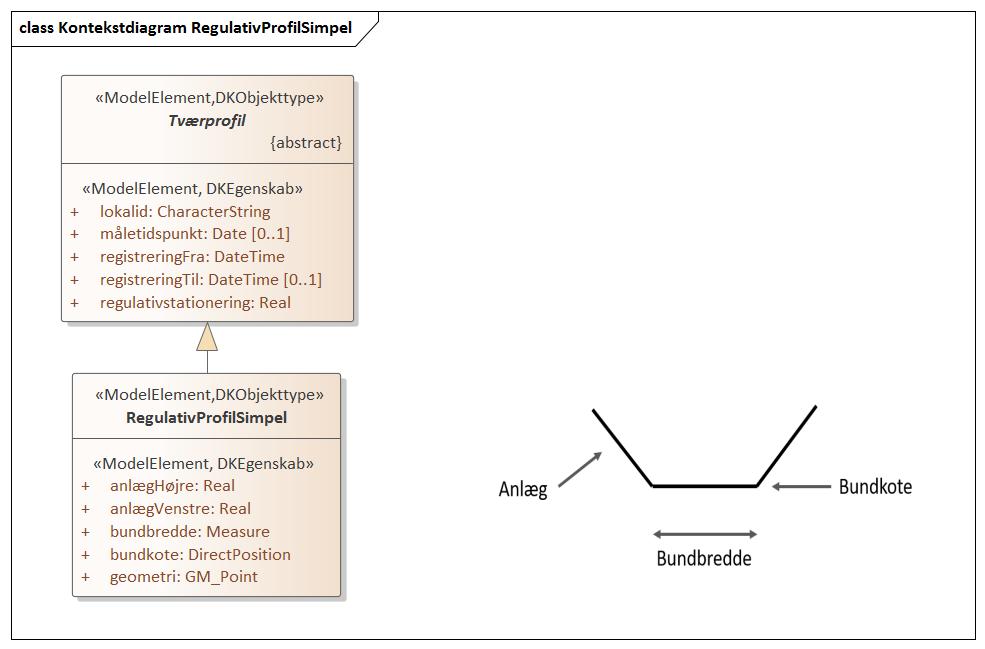

Kontekstdiagram RegulativProfilSimpel:
|
|
Definition:simpelt tværprofil defineret i et regulativ |
|
Beskrivelse:simpel geometri er en geometrisk tværprofil, som beskriver vandløbets tværgeometri via få parametre |
|
Type:Featuretype |
Oversigt over karakteristika:
| Navn | Type | Multiplicitet |
|---|---|---|
| anlaegHoejre | Real | 1 |
| anlaegVenstre | Real | 1 |
| bundbredde | Measure | 1 |
| bundkote | DirectPosition | 1 |
| geometri | GM_Point | 1 |
| id_lokalid | CharacterString | 1 |
| laengdeprofilLokalid | CharacterString | 1 |
| maaletidspunkt | Date | 0..1 |
| registreringFra | DateTime | 1 |
| registreringTil | DateTime | 0..1 |
| regulativstationering | Real | 1 |
Attribut:
|
Navn: |
anlaegHoejre |
|
Definition: |
hældning af vandløbets højre side set i medstrøms retning |
|
Beskrivelse: |
et anlæg beskriver det skrå stykke fra den overgangen fra vandløbsbund til kronekanten. Hældning af anlægget angivet i forholdstal 1 højde :x bredde |
|
Eksempel: |
Hældning på 45 grader = 1:1 og 30 grader = 1:3 |
|
Multiplicitet: |
1 |
|
Type: |
Real |
Attribut:
|
Navn: |
anlaegVenstre |
|
Definition: |
hældning af vandløbets venstre side set i medstrøms retning |
|
Beskrivelse: |
et anlæg beskriver det skrå stykke fra den overgangen fra vandløbsbund til kronekanten. Hældning af anlægget angivet i forholdstal 1 højde :x bredde |
|
Eksempel: |
Hældning på 45 grader = 1:1 og 30 grader = 1:3 |
|
Multiplicitet: |
1 |
|
Type: |
Real |
Attribut:
|
Navn: |
bundbredde |
|
Definition: |
bredden af vandløbsbunden |
|
Multiplicitet: |
1 |
|
Type: |
Measure |
Attribut:
|
Navn: |
bundkote |
|
Alternativt navn: |
bundkote |
|
Definition: |
vandløbets bundkote |
|
Multiplicitet: |
1 |
|
Type: |
DirectPosition |
Attribut:
|
Navn: |
geometri |
|
Definition: |
objektets geografiske placering |
|
Multiplicitet: |
1 |
|
Type: |
GM_Point |
Attribut:
|
Navn: |
id_lokalid |
|
Definition: |
en lokal ident der er tildelt af dataleverandøren |
|
Multiplicitet: |
1 |
|
Type: |
CharacterString |
Attribut:
|
Navn: |
laengdeprofilLokalid |
|
Definition: |
det længdeprofil, tværprofilet hører til |
|
Multiplicitet: |
1 |
|
Type: |
CharacterString |
Attribut:
|
Navn: |
maaletidspunkt |
|
Definition: |
angivelse af datoen der er målt |
|
Multiplicitet: |
0..1 |
|
Type: |
Date |
Attribut:
|
Navn: |
registreringFra |
|
Alternativt navn: |
registrering-fra |
|
Definition: |
tidspunktet hvor nogets registeringslevetid starter |
|
Multiplicitet: |
1 |
|
Type: |
DateTime |
Attribut:
|
Navn: |
registreringTil |
|
Alternativt navn: |
registrering-til |
|
Definition: |
tidspunktet hvor nogets registeringslevetid slutter |
|
Multiplicitet: |
0..1 |
|
Type: |
DateTime |
Attribut:
|
Navn: |
regulativstationering |
|
Definition: |
stationering i forhold til regulativ |
|
Multiplicitet: |
1 |
|
Type: |
Real |
